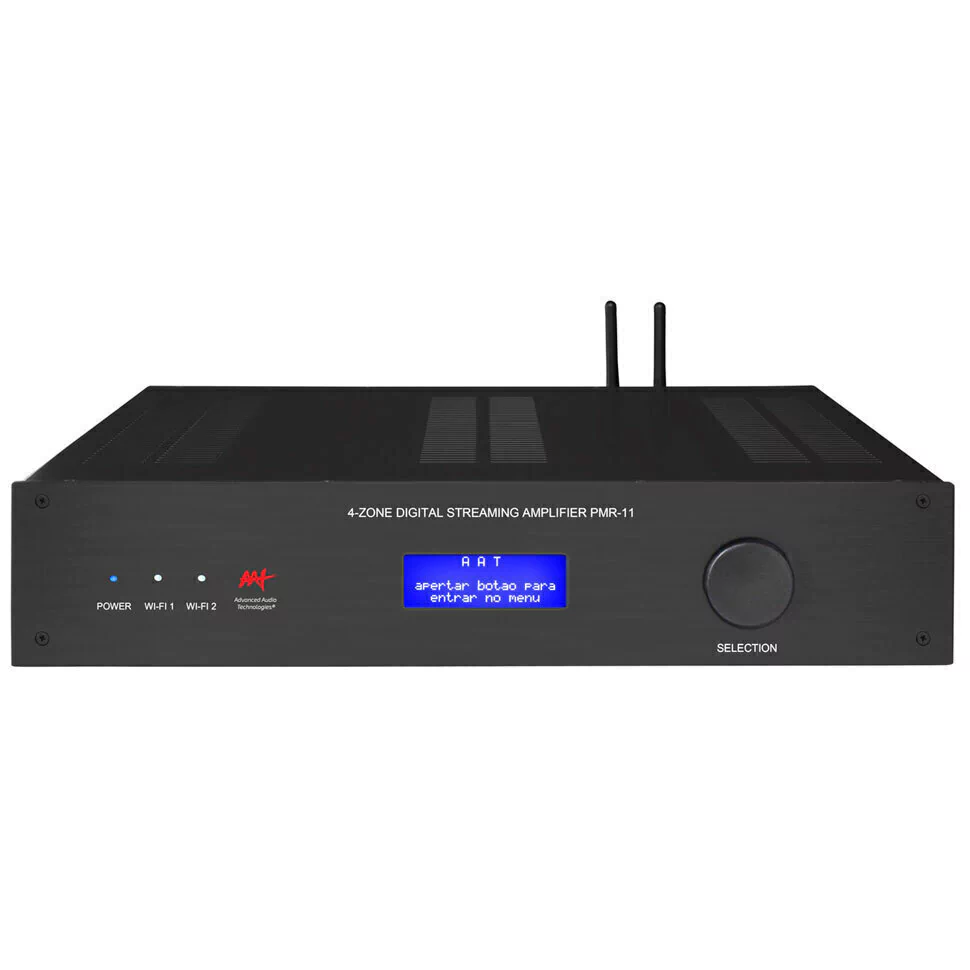

Amplificador Multiroom Digital de 4 Zonas AAT PMR-11-G2

DESCRIÇÃO
Campeões absolutos de vendas e prontos para automação, os amplificadores multiroom digitais de Terceira Geração (G3) da AAT são os mais completos modelos matriciais do mercado para instalações de som ambiente residenciais e corporativas. Todos utilizam amplificadores classe D de alta definição e eficiência com baixíssima distorção.

Nas novas versões G3, a potência aumentou: são 160W RMS contínuos por zona ou 320W RMS de potência máxima por zona. E os produtos ainda inovam ao permitir seu comando de 5 formas diferentes, incluindo pela internet. O resultado é a mais elevada qualidade de áudio do mercado na distribuição de áudio por todo e qualquer ambiente.

Com várias opções de uso por oferecem a maior flexibilidade para controle TCP, Serial, IR e também pelo painel frontal (incluindo app para Android e iOs), a linha AAT PMR oferece a melhor qualidade de áudio do mercado na distribuição de áudio por todo e qualquer ambiente. O AAT PMR-4 G3 permite o uso de até 8 canais (160W RMSx8 máximos ou 1.280W no total). Já o AAT PMR-5 G3, de 6 zonas, foi projetado para atuar com até 12 canais (160W RMSx12 máximos ou 1.920W no total).

O AAT PMR-11 é um amplificador matricial com 2 streamers embutidos e  quatro zonas estéreo (8 canais), desenvolvidos para atender ao usuário final e em especial ao integrador de sistemas de automação residencial com um conjunto de características bastante atrativas, a saber:

Controle completo por automação: TCP, Serial (RS-232), IR e Trigger IN/OUT disponíveis;
Controle também pelo painel frontal com área de instalação protegida por senha;
Dois Streamers por Wi-Fi integrados ao produto com Airplay;
Controle por Aplicativo mobile disponível para Android e iOS;
Atribuição de endereço por DHCP (IP dinâmico) e estático;
Comandos por TCP e Serial com feedback após execução;
Upgrade de firmware realizado pela Internet com tecnologia Safe Upgrade. Sem risco de corrupção de memória e travamento durante atualização, mesmo que a conexão caia no meio do processo;
Power Down Memory, memoriza todos os parâmetros ajustados antes de desligar, voltando sempre à última condição;
Full reset com restauração completa dos parâmetros de fábrica;
App para iOS e Android com capacidade para controlar até 16 Multirooms;
Processador RISC de alta performance supervisiona toda a operação do produto;
Um processador DCSP (Digital Controlled Signal Processor) por zona;
Um processador ARM por streamer;
Chaveamento matricial 4×4 (entradas x zonas). Ou seja, qualquer entrada pode ser conectada a qualquer zona. As entradas digitais e streamers dessa linha são comutadas com as respectivas entradas analógicas;
Quatro Entradas analógicas em todas as versões;
Duas entradas digitais (TOSLINK ou S/PDIF);
Dois streamers integrados;
Saídas Line-out variáveis por zona;
Saídas para subwoofer variáveis por zona;
8 canais de amplificação digital classe D com tecnologia ZDTS (Zero Dead Time Switching). Esta tecnologia proporciona a menor distorção do mercado, aliada a uma eficiência típica de 91%, gerando menos calor, menor consumo de energia e maior confiabilidade do produto;
Potência de 50 W RMS contínuos ou 100 W RMS máximos por canal, entregues com os oito canais operando SIMULTANEAMENTE;
Modo estéreo-mono-Bridge: maior flexibilidade para instalação. O modo bridge fornece 100 W RMS contínuos ou 200 W RMS máximos por canal.
Sistema de proteção APMS (Advanced Protection Management System), exclusivo da AAT, protege o Multiroom contra sobre-corrente, curto-circuito, temperatura excessiva, DC na saída, sub-tensão, sobre-tensão e supply unbalance, além de proporcionar operação silenciosa durante a ligação e o desligamento.
Controles disponíveis em cada zona: Seleção de Fonte/Volume/Controles de Graves e Agudos/Balanço/Mute/Stereo-Mono-Bridge/Equalização do nível de entrada/Zone Stand-by.
EMC Product Compliance: garantia de ausência de ruídos e interferências entre zonas ou com outros produtos;
Produto Bi–Volt 120V/220V.
ESPECIFICAÇÕES
Potência de saída:

– 8 canais (4 zonas) operando simultaneamente: 50Wx8 RMS contínuos (total 400W) pela norma NBR 60268-3 ou 8X100 W RMS máximos (total 800W) em 4 ohms;

– Potência em modo bridge: 4 canais operando simultaneamente com 100W RMS contínuos ou 200 W RMS máximos em 8 ohms;

Impedância de operação em operação Estéreo: 4 -16 ohms

Impedância de operação em modo Bridge: 8 -32 ohms

Distorção Harmônica: 0,03% a 10 W

Resposta em frequência: 10 Hz a 75 KHz, – 3 dB a 1W

Relação S/N: melhor que 95 dB (A)

Crosstalk entre zonas: melhor que 85 dB

Separação entre canais: melhor que 85 dB

Impedância de entrada: 18 Kohms

Impedância da saída Line Out variável: 100 ohms

Impedância da saída Sub Out variável: 100 ohms

Sensibilidade de entrada nominal: 0.4 V RMS

Sensibilidade para Pmax (Vol. Max, 1 KHz): 0.38V RMS

Quantidade de entradas: 4 analógicas (PMR-4 /5) e mais 2 digitais (PMR-6 / 7) ou 1 digital (PMR-8)

Atuação do controle de Volume: 0 a -87 dB, resolução de 1 dB

Atuação dos controles tonais: +/- 14 dB em 100 Hz e em 10 KHz, resolução de 2 dB

Atuação do controle balance: 0 a -10 dB para cada canal, resolução de 1 dB

Atenuação do Mute: 90 dB mínimo

Atuação do controle ganho pré-amp: 0 a +14 dB

Ganho nominal (Vol. Max, flat, pré-amp gain = 0, 1 KHz): +6 dB

Tensão de saída nominal (pré out, 1 KHz): 0.9 V RMS

Tensão de saída nominal (sub out, 60 Hz): 0.9 V RMS

Máximo sinal de entrada: 2.5 V RMS

Máximo sinal de saída (pré-out / sub out): 6 V RMS

Distorção harmônica Pré-out (1 KHz 1 V): 0.0001

Relação S/N pré-amp (1 V RMS): 100 dB(A)

Crosstalk entre zonas pré-out (1KHZ): 87 dB

Separação entre canais (pré out): 89 dB

Atuação do Backlight: 0 – 100 %, resolução de 10%

Entrada Trigger: 12 V nominal, +/- 25%

Saída Trigger Out: 12 V +/- 5%, 100 mA max

Frequência de chaveamento dos amplificadores Classe D: 347 kHz

Amplificador Classe D digital com ZDTS: Zero Dead Time Switching: a menor distorção do mercado, com eficiência de 91%

Corrente máxima de saída por canal: 9 A RMS

Proteção APMS (Advanced Protection Management System): proteção contra sobre-corrente, curto-circuito, temperatura excessiva, DC na saída, subtensão, sobre tensão e supply unbalance

Entradas analógicas: 4

Entradas digitais: 2 (TOSLINK ou SPDIF)

DAC Sample rate: 32 kHz to 192 kHz

DAC Bit depth: 16 to 24 bits

DAC THD + N: < 0,01% (16 bits) e 0,003% (24 bits) – 1 V / 1KHz

DAC Dynamic range: 105 dB (24 bits)

DAC Resposta em frequência: 2 Hz to 22 kHz (44,1 KHz sample rate) / 2 Hz to 96 KHz (192 KHz sample rate)

Reprodução do DAC: 2 programas simultâneos

Dimensões (L x P x A): 432(sem alças) 482 (com alças) x 400 x 88 (sem pés)/ 92 (com pés) mm. Para que as antenas fiquem na vertical considere uma altura de 160mm

Peso: 9 Kg (sem embalagem) / 9.8 Kg (com embalagem)

DO STREAMER:
Resposta em frequência – 24 Bit/192KHz): 15Hz a 80 KHz

Distorção Harmônica – 24 Bit: 0,09 %

Crosstalk: 80 dB

Conexão Wi-Fi: 802.11 b/g/n

Arquivos de áudio: profundidade de bits e taxa de amostragem: 16-24 bits / 44.1-192 KHz

Arquivo de áudio: formatos compatíveis: MP3/FLAC/ALAC/WMA/WAV/AA

Aplicativo: streaming direto da internet: Spotify/Pandora/Tidal/Qobuz/vTuner/Napster/ TuneIn/Rhapsody/ iHeartRadio/Deezer

Compatível com Apple Airplay: Sim

Compatível com Apple ITunes: Sim, modo wireless para Windows e Mac

Compatível com redes DLNA e NAS/UPNP: Sim

Controlável por automação: Sim, Ethernet, Serial e IR

Controle por aplicativo AudioCast: Sim, para Android e iOs
